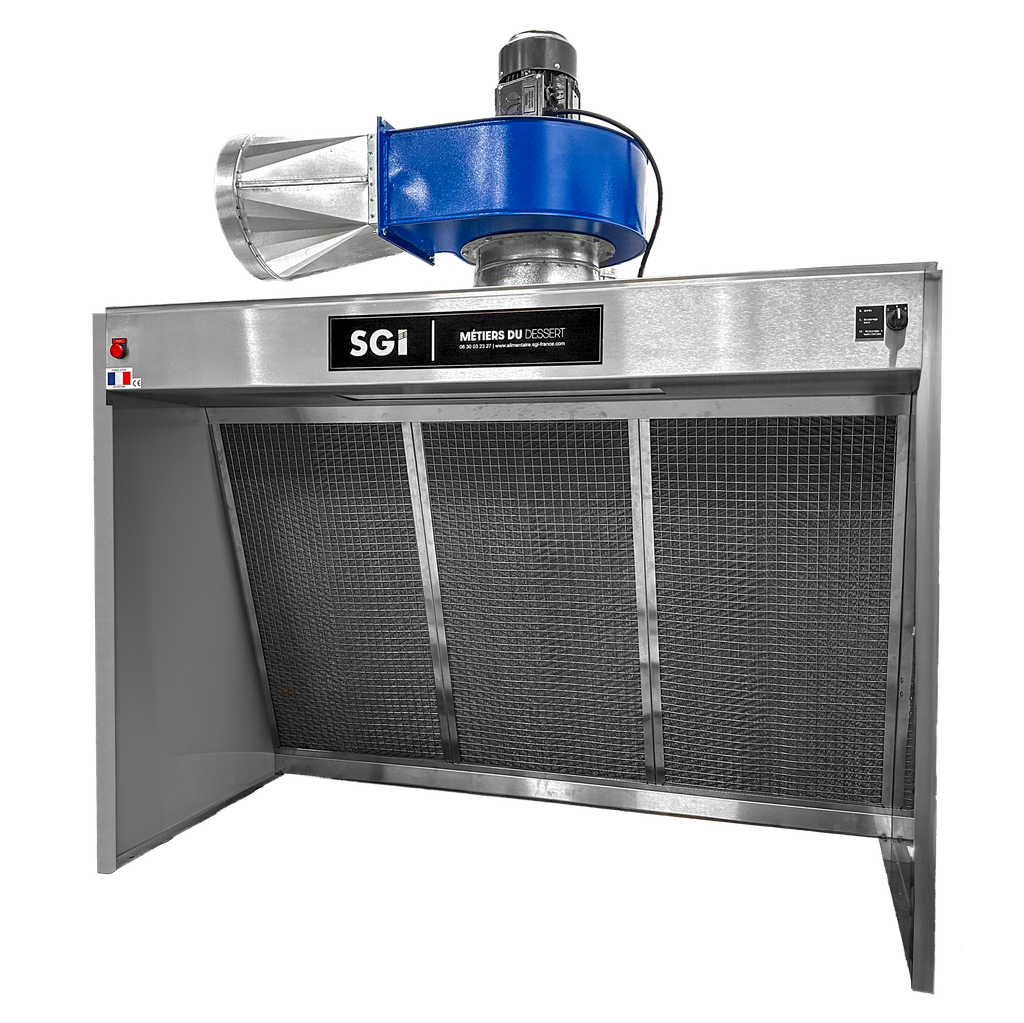

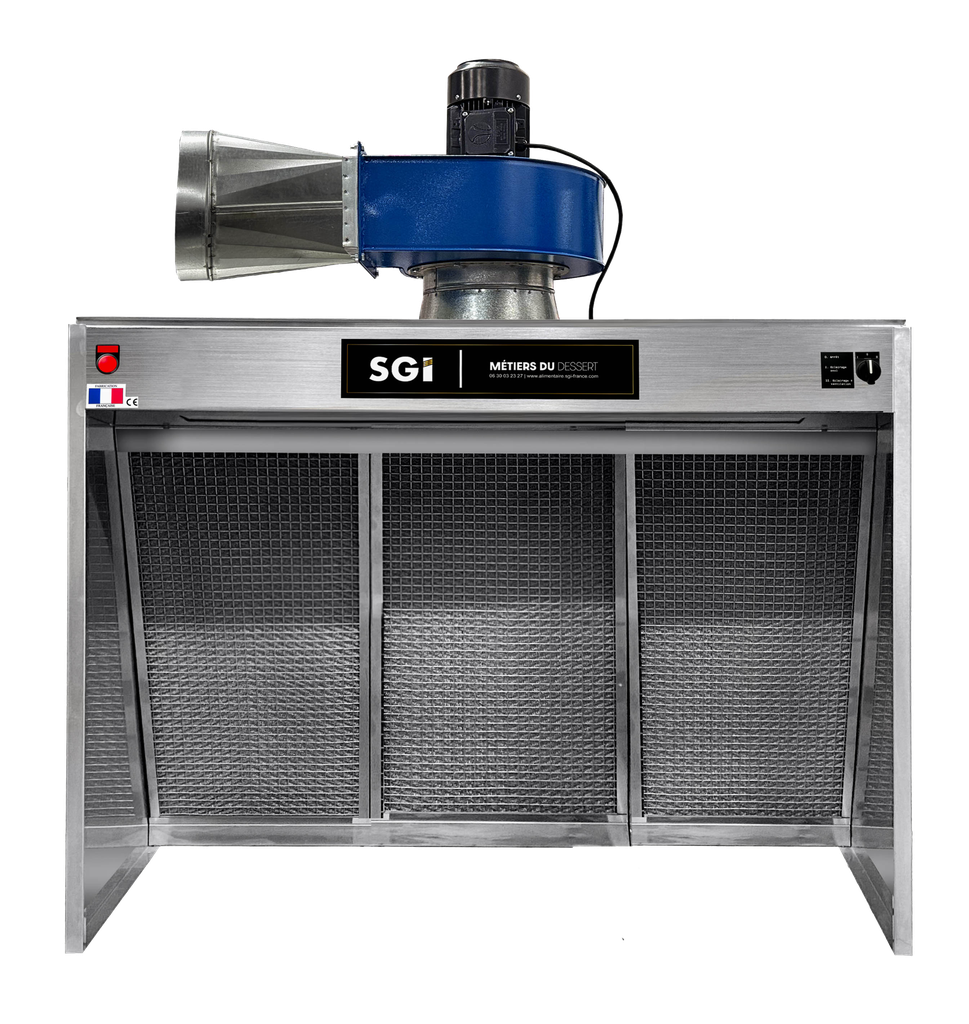

Hotte Deluxe alimentaire inox 1.5 m - Double filtration - Cadres Tout Inox Nouvelle Génération

Référence : 40HOT1500NGWB

Double filtration avec 3 Cadres tricot métallique tout inox nouvelle génération
Installation non incluse.

Le modèle 40HOT1500 se compose des éléments suivants :
- Un coffret électrique de commande et de protection
- Une rampe d’éclairage par tube néon 18 W
- Un moteur ventilateur centrifuge 1.1 kW, 400 V tri
- Une bride mâle en sortie de moteur diamètre 315 mm
- Un détecteur d’encrassement de filtre par colonne inclinée
- Un système de 3 Cadres tricot métallique tout inox nouvelle génération lavable

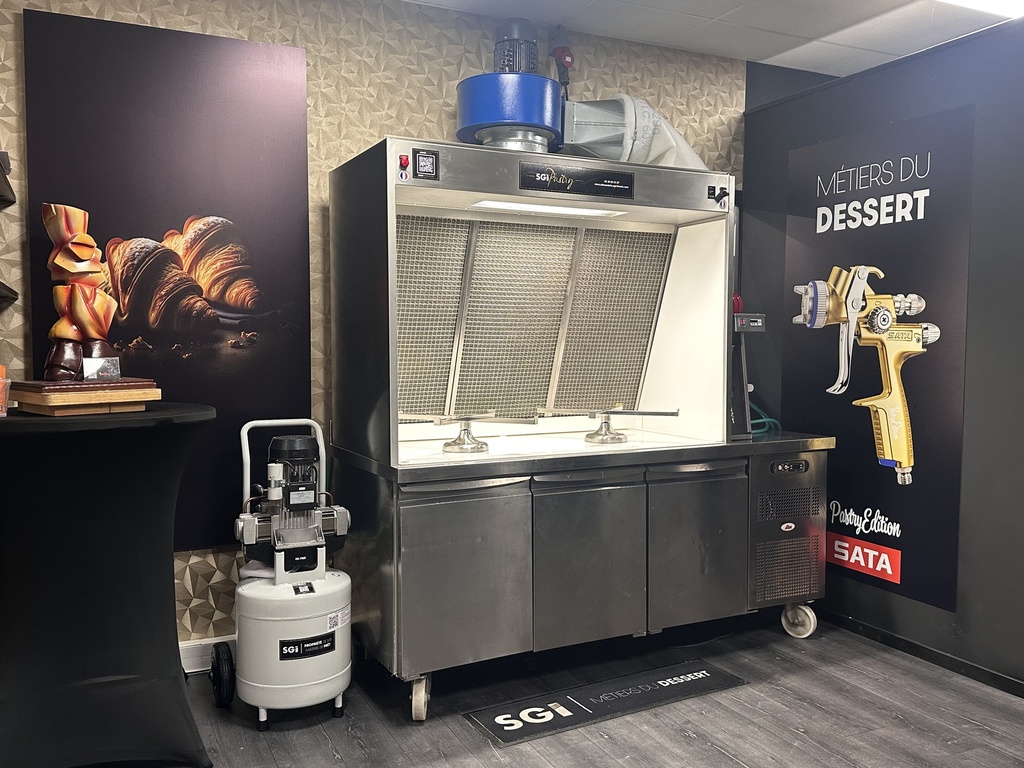

---- Option : table inox pour poser la hotte ---- merci de noter que la hotte seule n'a pas de base vous devez la poser sur un support de votre choix---

Dimensions :

▪ HAUTEUR : 1760 mm hors tout - 1100 mm hotte sans la sortie moteur.
Espace intérieur de travail : 950 mm
>> Hauteur Hotte + option Table avec patins ( 880 mm ) = 2640 mm
>> Hauteur hotte + option table avec roulettes ( 980 mm) : 2740 mm

▪ LARGEUR : 1500 mm hors tout - Espace intérieur de travail : 1420 mm
+ prévoir environ 600 mm de marge pour y fixer la chaussette ou la gaine d'extraction coté gauche de la hotte par défaut.
+ prévoir 300 mm de plus sur le coté où vous souhaitez mettre le support pistolet , par défaut à mettre coté extérieur de la hotte.

▪ PROFONDEUR : 700 mm +120 mm dépassement moteur soit 820 mm hors tout. Espace Intérieur de travail : 660 mm
-- Option avec table : Espace Intérieur de travail : 760mm

//Attention : Les dimensions sont données à titre indicatif avec une tolérance de 3% environ »//

Infos Techniques :
▪ Matière : Inox
▪ Surface d’aspiration 1.25 m²
▪ Vitesse d'air : 0.6m/s sur la moyenne des 9 points de contrôle
▪ Capacité d'extraction : 2700 m3/h.
PREVOIR UNE COMPENSATION D'AIR EQUIVALENTE AU DEBIT D'AIR (Capacité d'extraction) DE LA HOTTE soit 2700m3/h. A VOTRE CHARGE
▪ 380 Volts- Triphasée - 5 fils ( 3 phases - 1 neutre - 1 terre)

--INSTALLATION ET MISE EN PLACE NON INCLUSE -- Une notice sera fournie à la livraison du matériel.

La cabine 40HOT1500 est équipée d’une bride mâle de section 315 mm permettant le raccordement à l'extérieur via une gaine galvanisée spiralée. Raccordement à votre charge.
Merci de prévoir une extraction extérieure - Tout recyclage de l'air pollué est interdit selon la norme Afnor -2018 NF16985.2018.12.
Prévoir une compensation d'air équivalente au débit d'air de la cabine.
Le kit chaussette en option est une solution transitoire dans l'attente du raccordement définitif, il faut néanmoins penser à prévoir une hauteur d'environ 600 mm de marge sur le côté gauche de la hotte afin de pouvoir installer la chaussette et par la suite la gaine.

2 Paires de Gants pour la manipulation de la hotte et les changements de filtres Inclus.

-- UNIQUEMENT POUR LA FRANCE METROPOLITAINE--
Votre hotte va arriver dans une caisse en bois consignée. Celle-ci est donc à garder et fera l’objet d’une reprise par mon service expédition sous 8 jours.
Merci de noter que les points colorés sur les caisses sont les endroits où se trouve les vises afin de dévisser et d’ouvrir la caisse correctement.



Description  détaillée

INCLUS :

• 1 Rampe d’éclairage par tube néon 18 W
• 1 Moteur ventilateur centrifuge 1.1 kW, 400 V triphasé
• 1 Bride mâle en sortie de moteur – diamètre 315 mm
• 1 Détecteur d’encrassement de filtre par colonne inclinée
• 1 Système de 3 cadres en tricot métallique inox lavables
• 1 Coffret électrique de commande et de protection

• 2 paires de gants pour manipulation et changement des filtres
• 1 Notice fournie à la livraison

Caractéristiques techniques :

• Matière : Inox
• Surface d’aspiration : 1.25 m²
• Vitesse d’air : 0.6 m/s (moyenne sur 9 points de contrôle)
• Capacité d’extraction : 2700 m³/h

  Prévoir une compensation d’air équivalente à la capacité d’extraction – À votre charge

• Alimentation : 380 V Triphasée – 5 fils (3 phases + neutre + terre)
• Bride mâle 315 mm pour raccordement à une gaine spiralée galvanisée (raccordement à votre charge)
• Prévoir une extraction extérieure (recyclage de l’air pollué interdit – Norme Afnor NF16985.2018.12)
• Le kit chaussette (en option) est une solution transitoire. Prévoir environ 600 mm de marge sur le côté gauche de la hotte pour son installation.

Hauteur totale : 1760 mm
Hotte seule : 1100 mm  - Moteur 660 mm

Espace intérieur de travail : 950 mm

• Largeur : 1500 mm
  Espace intérieur de travail : 1420 mm

Prévoir 600 mm de marge à gauche pour votre raccordement de gaine ou chaussette
Prévoir 300 mm de plus pour support pistolet

• Profondeur : 820 mm  (700 mm + 120 mm dépassement moteur )

Espace intérieur de travail : 660 mm

Tolérance indicative sur les dimensions : ± 3 %

Avec option table inox (à commander séparément) :

• Table avec roulettes : Hauteur totale 2660 mm

Livraison

Merci de noter que les points colorés sur les caisses indiquent les emplacements des vis pour l’ouverture.
